Montage simple LED (du type de ceux vu sur WOC)

Voir le sujet précédent Voir le sujet suivant Aller en bas

Montage simple LED (du type de ceux vu sur WOC)

Message par prunelle le Lun 4 Avr - 0:03

Ah je crois que j ai la joie d ouvrir le bal!
c est parti AU PLUS SIMPLE
on ne parlera pas tension,volt MAIS juste le montage ni plus ni moins
Ici on part sur un lampadaire/spot du type de ceux des stands de la Piston CUp
RAPPEL:
hors pile c est un montage à 1,20e (pile env 2€)

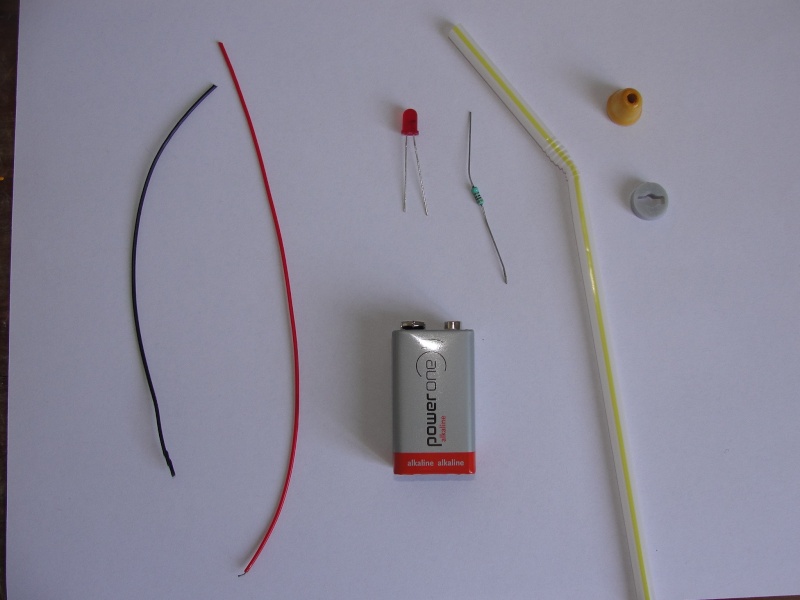

ci dessous le matériel, je retiens le 9v pour le rapport durée de vie/cout/plusieurs LED sur 1 meme pile
Résistances associés pour une alimentation en :
5V -> 82 Ohm
9V -> 270 Ohm
12V -> 470 Ohm
1
[img][/img]
2
les LED ont une polarité:la patte la plus longue c est le plus, c est la qu on soude la résistance qui elle n'a pas de sens
gratter les pattes des LED avec du papier de verre fin la soudure accrochera mieux (vs pouvez tordre les pattes ss pbleme)

[img][/img]
Les LED ont bon caractère donc pas de panique si les fils se touchent,si vs vs trompez (un peu) de polarité ça le fait, meme glissé ds une paille
POUR plusieurs LED on répete le montage (le courant va du + au -)
3
Reste a souder les fils jusqu a la pile et ça marche
[img][/img]
pour l'interrupteur on verra plus tard et pour la solution riche (ds le sens ou il faut avoir un magasin qui a ça pas loin), sinon le sctoch fait l affaire

peinture et hop
[img][/img]
[img][/img]
[img][/img]
Un bon site pour vous familiariser avec les LED et leur prix dérisoire
http://www.minineon.com/default.php?pub=2
n'hésitez pas si vous avez des questions
allez au dodo, et bon courage a toi Sam pour ton super boulot, avec Matéo on suit. bounce

prunelle
Petit Caribou ****
Petit Caribou   ****

Nombre de messages : 103
Age : 45
Date d'inscription : 10/03/2011

Revenir en haut Aller en bas

Re: Montage simple LED (du type de ceux vu sur WOC)

Message par Sam le Lun 4 Avr - 4:41

super petit tuto Prunelle, merci beaucoup !!
avatar
Sam
Admin *****\\\///*****

Nombre de messages : 1200
Age : 43
Localisation : FRANCE/ Vesoul (70)
Date d'inscription : 26/04/2006

Feuille de personnage
TERRE:
125/150  (125/150)
PLATRE:
80/150  (80/150)
CHAUX:
25/150  (25/150)

http://alol.lightbb.com

Revenir en haut Aller en bas

Re: Montage simple LED (du type de ceux vu sur WOC)

Message par manu92cars le Lun 4 Avr - 5:44

pas mal l'avant dernière photo me fait pensé à wall-y LOL
avatar
manu92cars
J'ai une mutuelle en Or

Nombre de messages : 754
Age : 30
Date d'inscription : 06/03/2011

Revenir en haut Aller en bas

Re: Montage simple LED (du type de ceux vu sur WOC)

Message par prunelle le Lun 4 Avr - 7:44

Ah, je suis démasqué! Very Happy
Non, en fait c'est Sam qui va finir chez PIXAR (euh, tu m'emmènes Sam....)

prunelle
Petit Caribou ****
Petit Caribou   ****

Nombre de messages : 103
Age : 45
Date d'inscription : 10/03/2011

Revenir en haut Aller en bas
